Bảng tra kích thước thông số vòng bi bạc đạn

Kết hợp bảng tra vòng bi sẽ giúp chúng ta thuận tiện trong việc chọn lựa trục, gối đỡ cho bạc đạn và ngược lại. Đây là có thể cho là trợ thủ đắc lực và không thể thiếu trong lĩnh vực gia công cơ khí nói riêng và ngành công nghiệp nói chung.

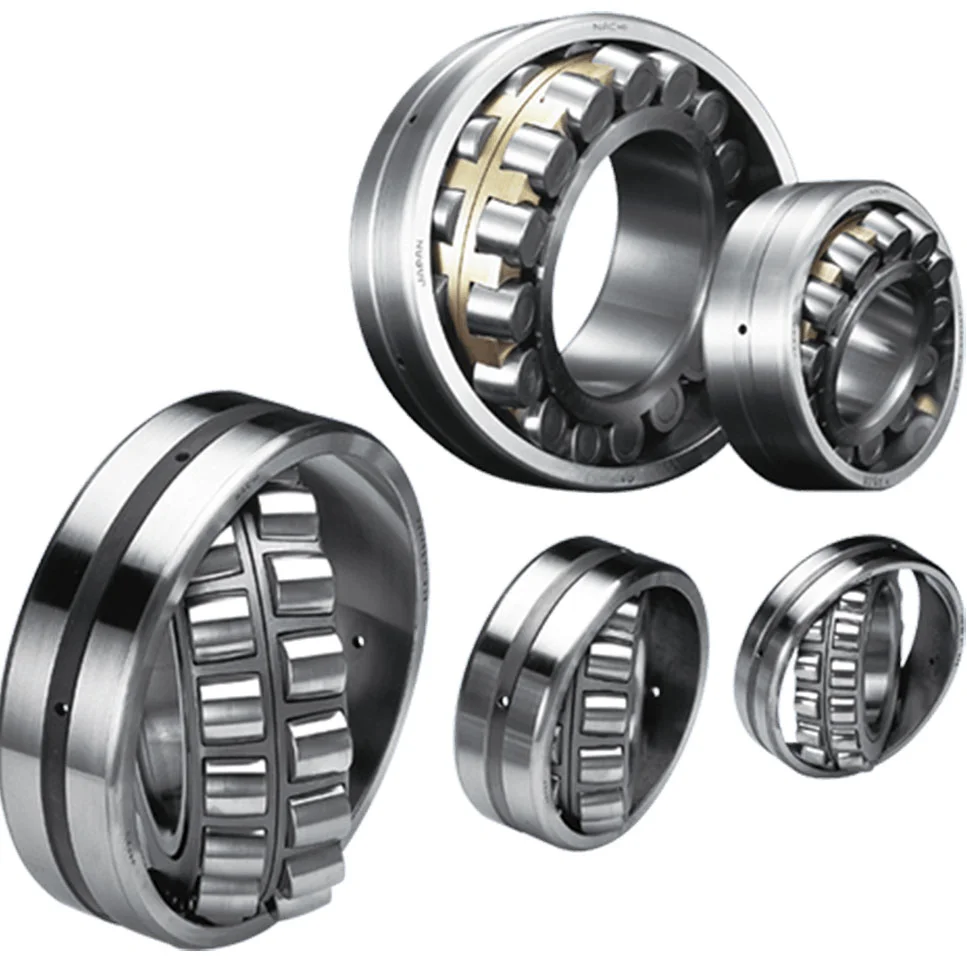

Vòng bi bạc đạn là gì?

Định nghĩa vòng bi bạc đạn

Vòng bi bạc đạn cụ thể là một ổ trục có kết cấu cơ khí không quá phức tạp. Mục đích tạo ra chuyển động xoay tròn giừa 2 vòng bi ở ngoài và bên trong đồng thời giảm lực ma sát tốt nhất có thể.

Ở nước Việt ta, thông dụng nhất là các dòng bạc đạn sở hữu rãnh sâu theo tiêu chuẩn KS B 2030.

Chính vì thế mà người ta hay dựa vào đường kính trong của vòng bi bạc đạn để tối giản việc chọn lựa vòng bi bạc đạn cho lỗ hoặc trục trong thiết kế, gia công sản phẩm và tra được những thông số cụ thể như:

  • Đường kính ngoài (Outer Diameter).
  • Loại vòng bi bạc đạn (Size).
  • Độ dày vòng bi (Ký hiệu: T).

Chú thích ký hiệu bạc đạn

Trước khi tra các thông số bên dưới các bạn, quý khách hàng nên nắm rõ các ký hiệu, hướng dẫn cũng như những quy chuẩn trong ngành cơ khí sau đây nhé:

  1. id: Đường kính trong.
  2. OD: Đường kính ngoài.
  3. T: Độ dày ổ lăn
  4. Đơn vị: mm

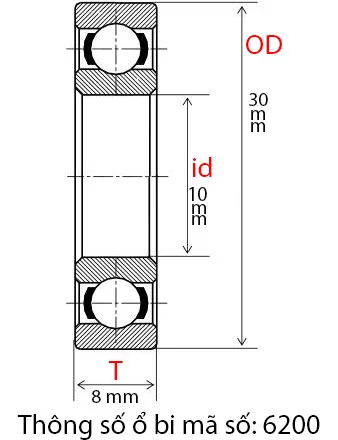

Thông số ổ bi mã số 6200

Bảng Tra Kích Thước Bạc Đạn Vòng Bi Chuẩn

id OD T Loại   id OD T Loại
10 26 8 6000   50 80 16 6010
10 30 9 6200   50 90 20 6210
10 35 11 6300   50 110 27 6310
10 19 5 6800   50 65 7 6810
10 22 6 6900   50 72 12 6910
12 28 8 6001   55 90 18 6011
12 32 10 6201   55 100 21 6211
12 37 12 6301   55 120 29 6311
12 21 5 6801   55 72 9 6811
12 24 6 6901   55 80 13 6911
15 32 9 6002   60 95 18 6012
15 35 11 6202   60 110 22 6212
15 42 13 6302   60 130 31 6312
15 24 5 6802   60 78 10 6812
15 28 7 6902   60 85 13 6912
17 35 10 6003   65 100 18 6013
17 40 12 6203   65 120 23 6213
17 47 14 6303   65 140 33 6313
17 26 5 6803   65 85 10 6813
17 30 7 6903   65 90 13 6913
20 42 12 6004   70 110 20 6014
20 47 14 6204   70 125 24 6214
20 52 15 6304   70 150 35 6314
20 32 7 6804   70 90 10 6814
20 37 9 6904   70 100 16 6914
22 50 14 62122   75 115 20 6015
22 56 16 63122   75 130 25 6215
25 47 12 6005   75 160 37 6315
25 52 15 6205   75 95 10 6815
25 62 17 6305   75 105 16 6915
25 37 7 6805   80 125 22 6016
25 42 9 6905   80 140 26 6216
28 58 16 62128   80 170 39 6316
28 68 18 63128   80 100 10 6816
30 55 13 6006   80 110 16 6916
30 62 16 6206   85 130 22 6017
30 72 19 6306   85 150 28 6217
30 42 7 6806   85 180 41 6317
30 47 9 6906   85 110 13 6817
32 65 17 62132   85 120 18 6917
32 75 20 63132   90 140 24 6018
35 62 14 6007   90 160 30 6218
35 72 17 6207   90 190 43 6318
35 80 21 6307   90 115 13 6818
35 47 7 6807   90 125 18 6918
35 55 10 6907   95 145 24 6019
40 68 15 6008   95 170 32 6219
40 80 18 6208   95 200 45 6319
40 90 23 6308   95 120 13 6819
40 52 7 6808   95 130 18 6919
40 62 12 6908   100 150 24 6020
45 75 16 6009   100 180 34 6220
45 85 19 6209   100 215 47 6320
45 100 25 6309   100 125 13 6820
45 58 7 6809   100 140 20 6920
45 68 12 6909

Ưu điểm khi sử dụng bảng tra vòng bi

Dù bạn là người kinh nghiệm lâu năm trong ngành cơ khí thì cũng khó mà nhớ được hết những thông số trên, chưa kể đến là sự nhầm lẫn phải không nào? Qua bảng tra cứ bạc đạn chuẩn này sẽ hỗ trợ ta rất nhiều về từng thông số các loại vòng bi được liệt kê vừa rồi.

Cụ thể là các đường kính trong, ngoài, độ đày, đơn vị, mã số bạc đạn được trình bày qua dạng bảng một cách rõ ràng. Nhờ bảng tra vòng bi trên ta chỉ cần biết được tên loại sản phẩm (mã số bạc đạn) là có thể dò được các thông số liên quan.

Hướng dẫn sử dụng bảng tra vòng bi chuẩn

Một vài ví dụ điển hình, cách sử dụng bảng tra kích thước bạc đạn

Chẳng hạn ta muốn tra thông số chiếc bạc đạn với:

  • Mã số 6200 thì có thể tra được đường kính ngoài(OD): 30mm, đường kính trong(id): 10mm và độ dày(T) là 9mm.
  • To hơn là Mã số 6310 ta sẽ tra được đường kính ngoài(OD): 110mm, đường kính trong(id): 50mm, và độ dày: 27mm.
  • Với loại kích thước to hơn thế nữa là mã số 6920 có đường kính ngoài(OD): 140mm, đường trình trong(id): 100mm và độ dày(T): 20mm.

Qua 3 ví dụ trên chắc hẳn sẽ giúp các bạn biết cách tra vòng bi đơn giản mà lại hiểu quả, theo mình nghĩ thì người không chuyên về cơ khí hay thông số kỹ thuật bạc đạn cũng có thể dễ dàng nhận ra.

Đến đây Top Biên Hòa chúng tôi xin tạm dừng tại đây, cảm ơn các bạn đã quan tâm đến nội dung bảng tra khảo thông số vòng bi, bạc đạn của đơn vị chúng tôi, chào và hẹn gặp lại trong những nội dung tiếp theo nhé!
